| Place of Origin: | China |
|---|---|
| Marka adı: | Saibo |
| Sertifika: | CE/ISO |
| Model Number: | YX15-1170 |
| Minimum Order Quantity: | 1 set |
| Fiyat: | negotiation |
| Packaging Details: | Suitable for ocean shipment |
| Delivery Time: | 90 days |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 300 sets per year |
| Product Name: | Culvert roll forming machine | Main PowerPower: | 45KW *2 |
|---|---|---|---|
| Hydraulic Power: | 30kw | Station: | About 26 stations |
| Roller material: | Gcr15 with chrome treatment | Drive: | By gear box |
| Decoiler: | 15T hydraulic with coil car | Track punching servo power: | 5.5KW |
| Shaft Diameter: | 155mm full-bodied | Forming speed: | 0-12m/min |
| Vurgulamak: | Galvanizli Çelik Silo Rulo Formasyon Makinesi,İdrak Culvert Silo Rulo Yapım Makinesi,Arch Curving silo şekillendirme makinesi |
||
Otomatik Silo Roll Forming Machine by Gear with Hydraulic Cutting System (Hidrolik Kesme Sistemiyle Döşenmiş Düğüm)
1Ana özellik:
| - Hayır. | Malzemenin özellikleri | |
1 | Uygun Malzeme | GI, MS,Q345 |
2 | Çiğ maddenin genişliği | Çubuk boyutlarına göre. |
| 3 | Kalınlığı | 2.0-4.0mm |
2. Süreç Akışı Grafiği
Hidrolik decoiler Köpe başı cihazı ((Yardımcı besleme + seviyeleme) Ön kesme Roll Forming Machine Slitting & Waste Wire Collection Servo Hareketli Punching Hidrolik kesme Stacker
3Bileşenlerin özellikleri
| 1 Rulo açıcı | ||
| Görev | Çizgiyi açmak ve ilk geçiş yuvarlama sırasında gerekli geri gerilimi sürdürmek için. | |
| İçeri alın | Hidrolik destek kolu ile donatılmış, otomatik hidrolik | |
| Yükleme kapasitesi | Max.15 ton | |
| Mandrel sayısı | 1 mandrel | |
| 2 Kalıplama makinesi | |
| 1)Kürek başı cihazı | |
| Görev | Çelik sarmalın başını açmak, bükme kısmını düzeltmek ve levha başının sıkıştırma ruloya pürüzsüz girmesini sağlamak için kullanılır |
| Düzleştirme | Toplam 5 rulo, 2 üst rulo ve 3 alt rulo |
| Düzleştirme rulo malzemesi | 40CR, HCR50 |
| 2) Ön kesim | |
| Görev | Rulo şekillendirmeden önce düz kesme, sarmaşık değiştirmek için kullanılır |
| Bıçak malzemesi | D2, 58-62 HRC sertliği |
| 3) Ana rulo şekillendirme | |
| Kalkan şekillendirme | Yaklaşık26istasyonlar |
| Ana çerçeve | Tüm kirişleri kaynak |
| Rulo malzemesi | Gcr15 Öldürme HRC58-62 derece,toplam bitirme dönüşü |
| Çubuk çapı | Yukarı as: Φ155mm tam vücutlu |
| Çubuk malzemesi | 40CR, söndürme ve karartma ile |
| Sürücü | Her bir şekillendirme istasyonu için dişli kutusuyla |
| Formlama hızı | 0-12m/min; Operatör tarafından kontrol edilebilir, kontrol kutusu üzerinde ayarlanabilir. |
| Motor şekillendirme | 45KW*2Değişim motoru |
| 3Servo Hareketli Bıçaklama | |
| Görev | Kesme profilini belirtilen konuma getir. |
| Formdan sonra çarpma | Rulo oluşturma sonra gerekli uzunluğa levha yumruk |
| Darbe hareketi | Ana makine yumruklama sırasında durmayacak, yumruklama 11KW servo motor tarafından uçuyor |
| Çarpma kalıbının malzemesi | D2 58-60° ısı tedavisi ile |
| 4Hidrolik kesme sistemi | |
| Görev | Profili belirtilen uzunluğa kes. |
| Şekillendirme sonrası kesme | Rulo şekillendirilmesinden sonra gerekli uzunluğa tabaka kesmek |
| Kesme hareketi | Ana makine keserken duracak |
| Bıçak malzemesi | D2 58-60° ısı tedavisi ile |
| 5 . yığıcı | |
| Görev | Son ürünü alırken, yükseklik hidrolik tarafından ayarlanabilir |
| Boyut | 3m (uzunluk) * 1,5m (genişlik) |

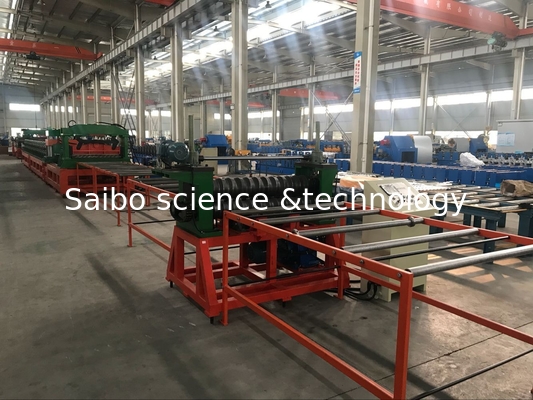

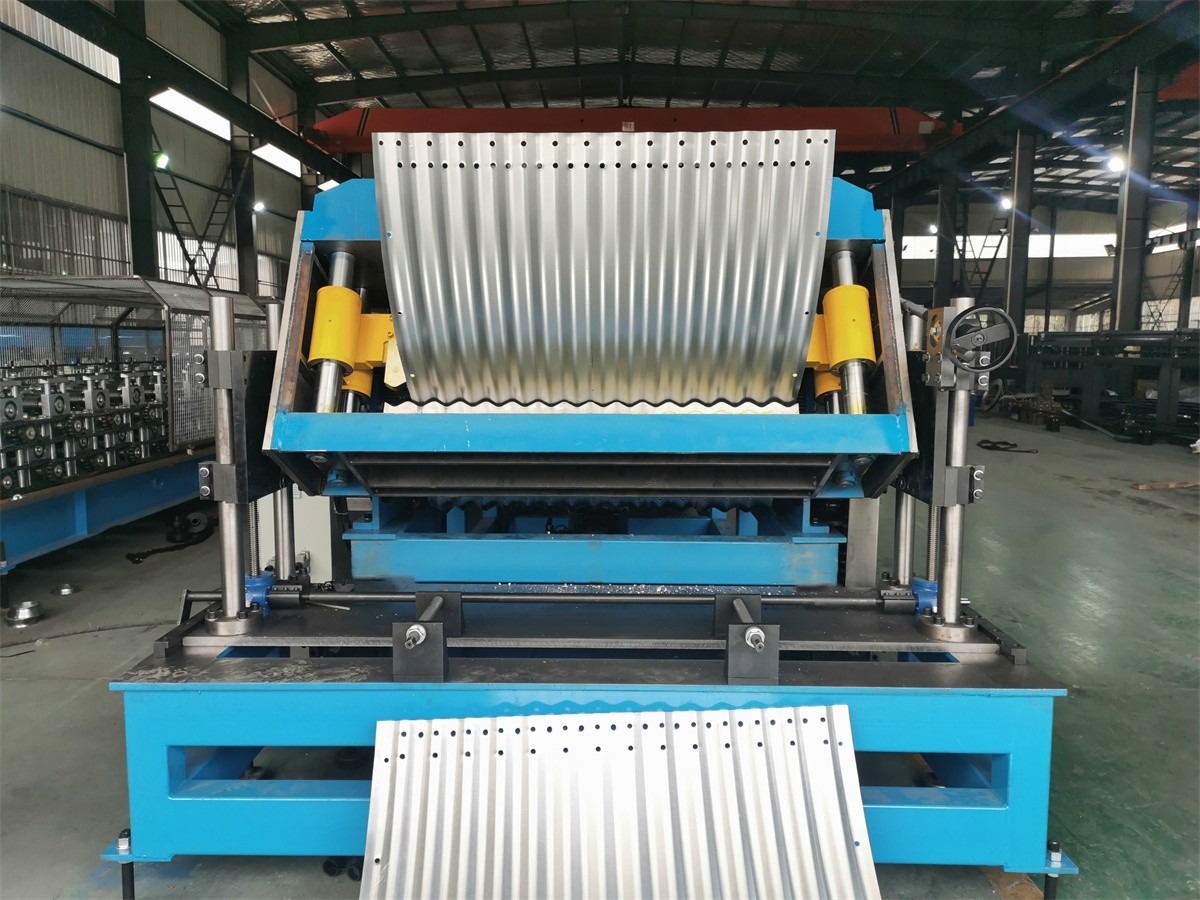

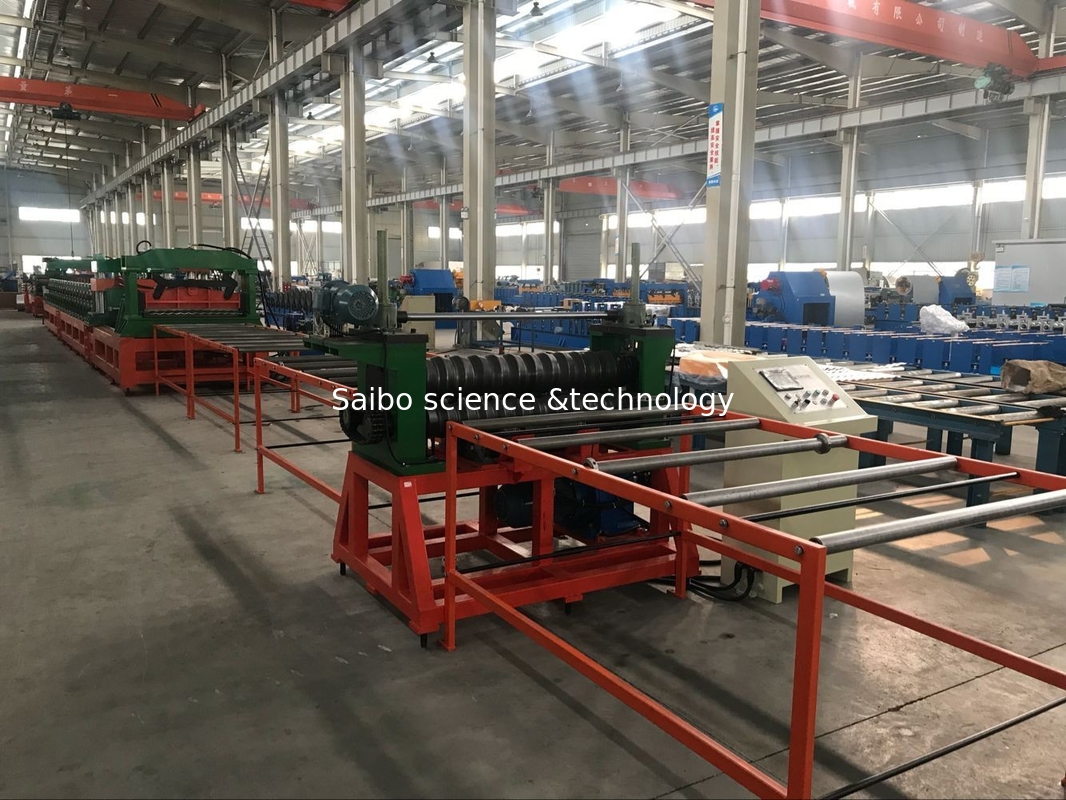

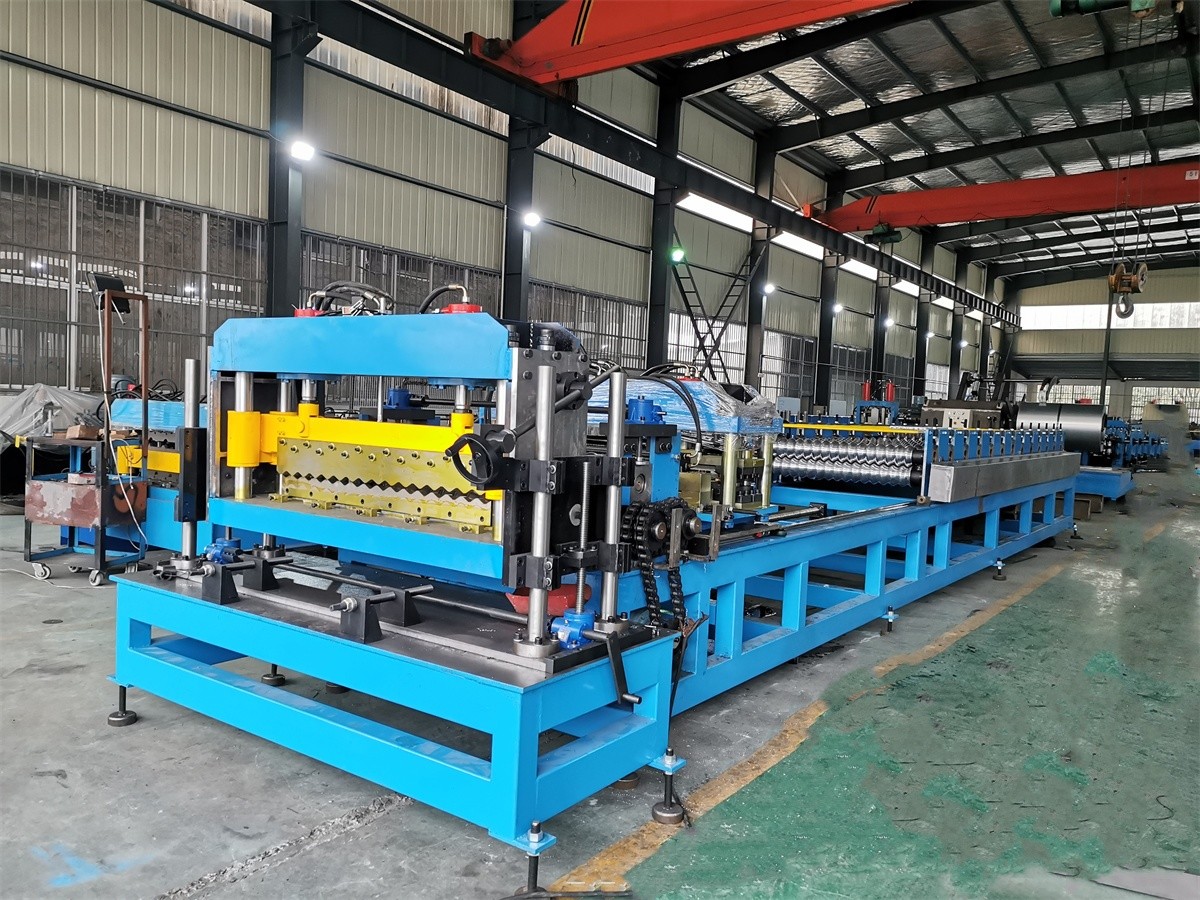

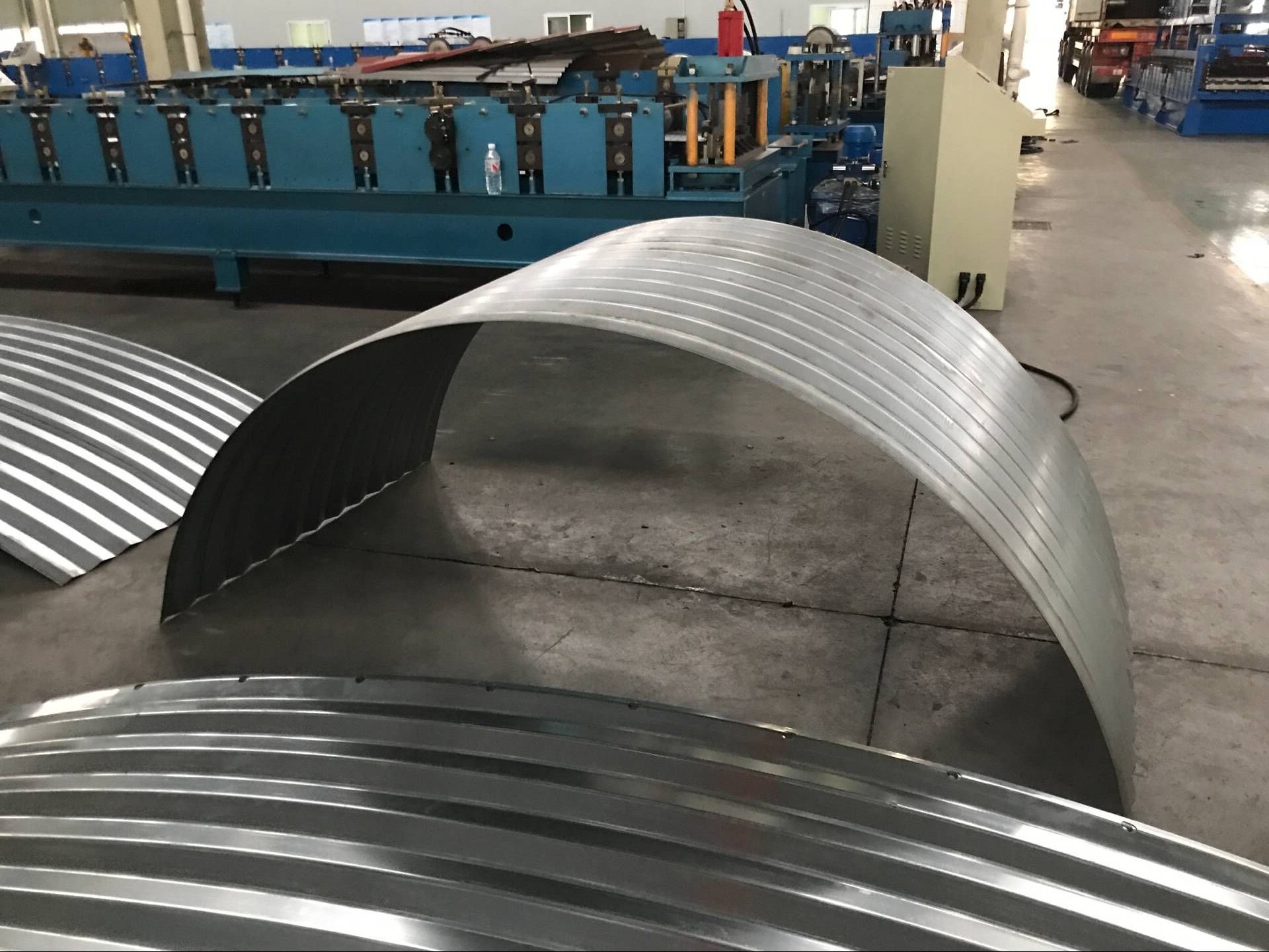

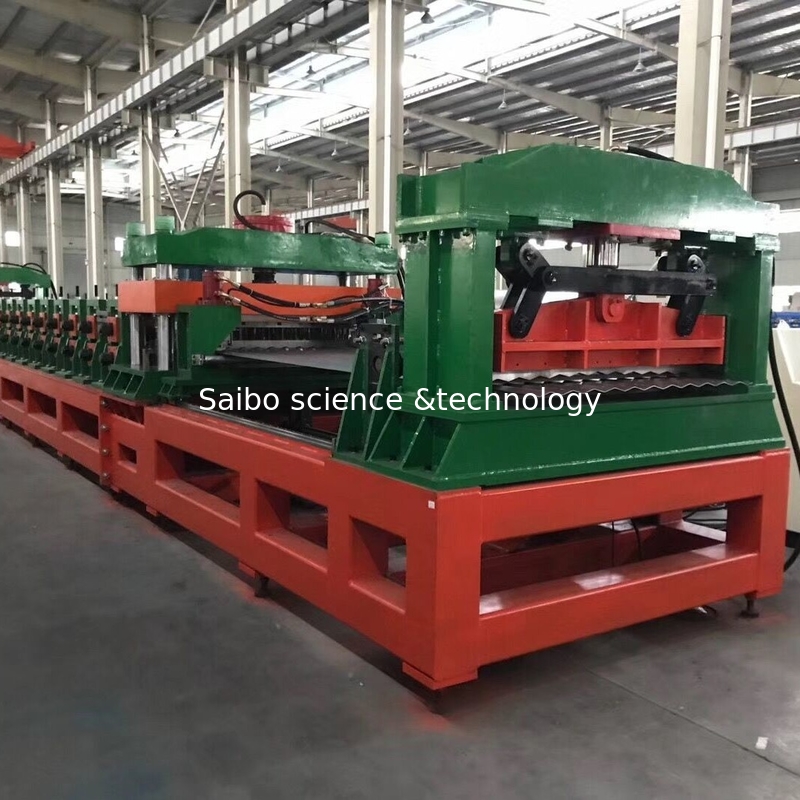

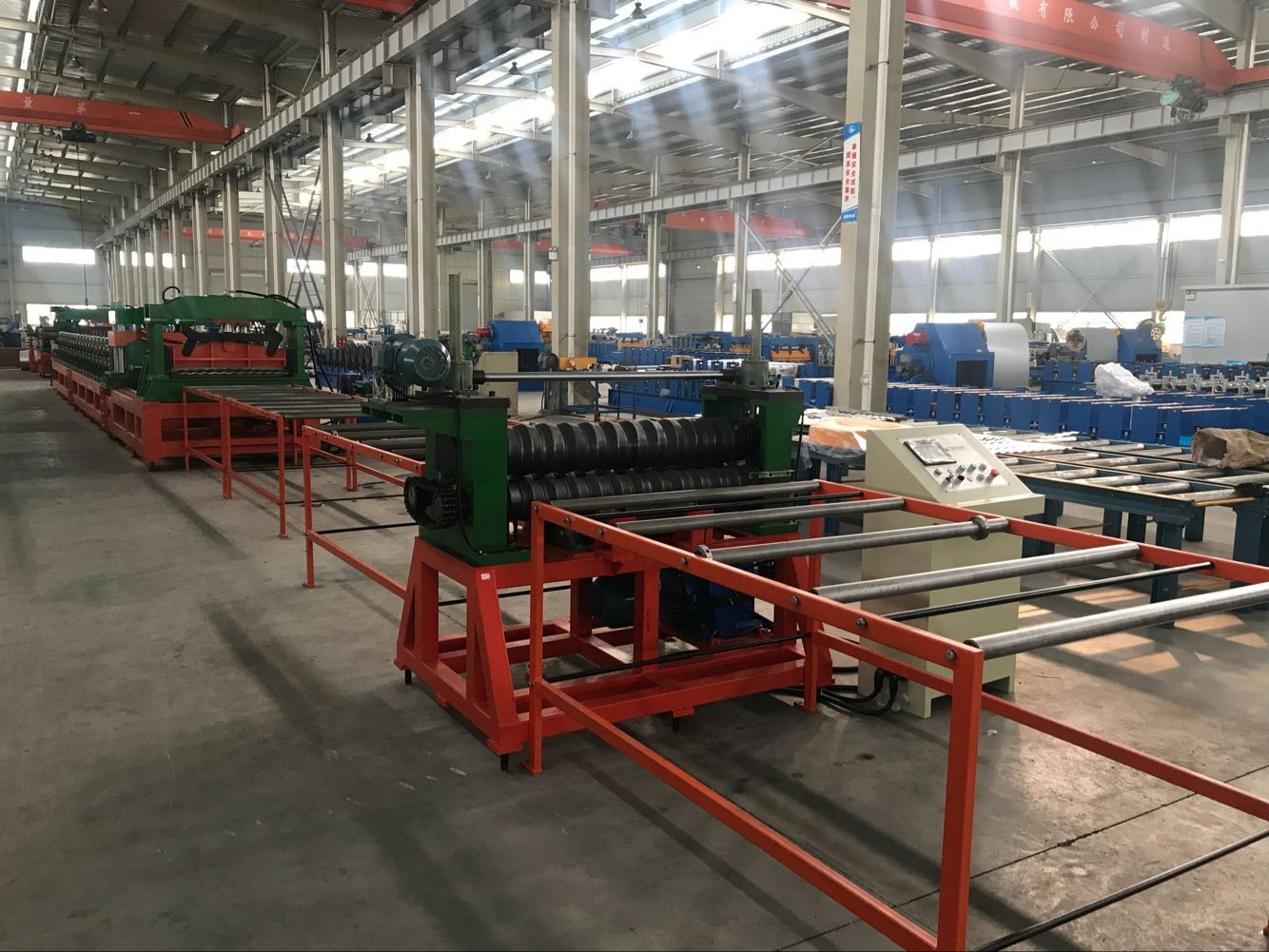

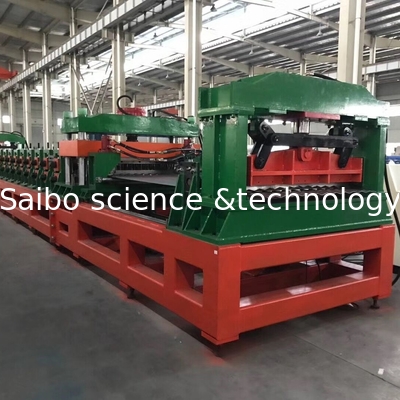

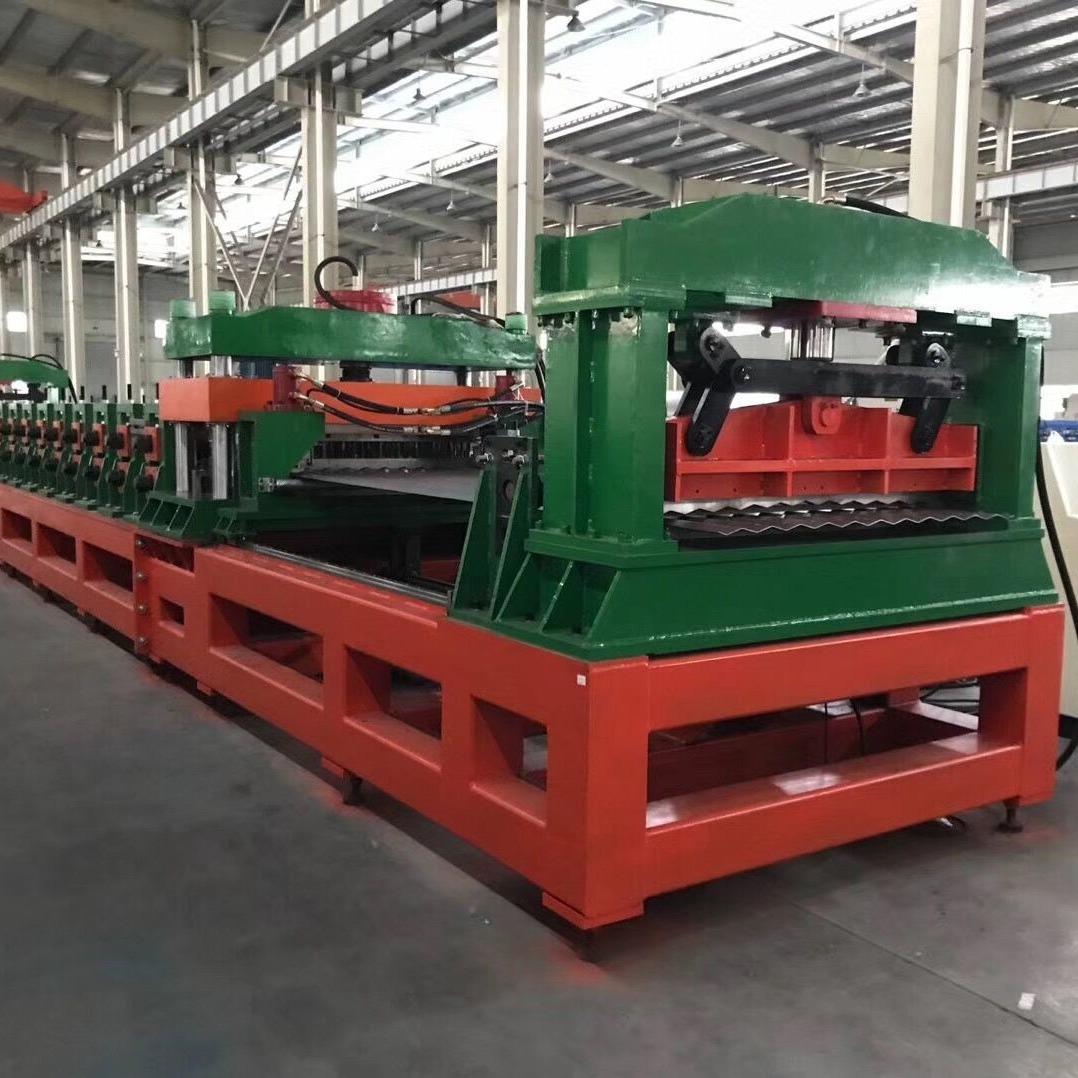

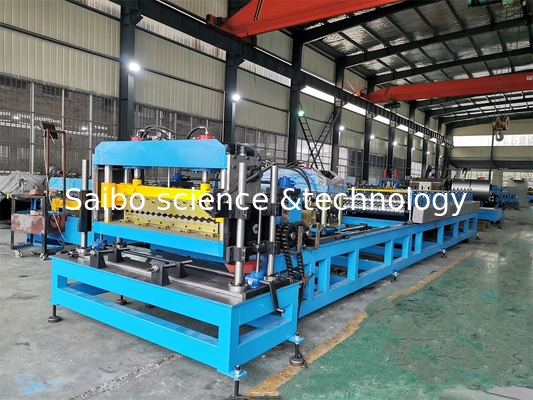

4- Makine fotoğrafları.
5Garanti.
1: Taşıma tarihinden sonra 1 yıl boyunca üretim kusurlarından kaynaklanan arızalara karşı garantilidir.
2: Aşağıdaki durumlarda garanti süresi boyunca bile onarımlar değişimsiz yapılmayacaktır:
- Doğal bir felaket nedeniyle hasar oluştu
- Kullanıcı hatasından dolayı arıza oluştu.
- Değişiklikler nedeniyle arıza oluşur.
- Kurulumdan sonra daha fazla hareket veya nakliye nedeniyle arıza oluşur
3:Uçak bileti, ulaşım maliyeti, otel,Üreticinin mühendisinin, garanti süresi boyunca makineyi bakım için alıcının fabrikasına gönderilmesi gerekiyorsa, öğünler ve günde 100$ alıcının hesabına ödenir..
6. FQA
1) S: Üretici veya ticaret şirketi misiniz?
A: Biz üretici ve ticaret şirketiyiz.
2) S: Yurtdışında kurulum ve eğitim sağlıyor musunuz?
A: Yurtdışında makine kurma ve işçi eğitimi hizmeti isteğe bağlıdır.
3) S: Satış sonrası desteğiniz nasıl?
A: Yetenekli teknisyenler tarafından çevrimiçi teknik destek ve yurtdışı hizmetler sağlıyoruz.
4) S: Fabrikanız kalite kontrolü konusunda nasıl?
Cevap: Kalite kontrolü konusunda hiçbir tolerans yoktur. Kalite kontrolü ISO9001'e uyguntur. Her makine nakliye için paketlenmeden önce çalışmakta olan testlerden geçmelidir.
5) Nakilden önce makinelerin testlerini yapıştırdığına nasıl güvenirim?
A: 1) Test videolarını sizin için kaydediyoruz.
2) Bizi ziyaret etmenizi ve fabrikamızda kendinizle makineyi test etmenizi memnuniyetle karşılıyoruz.
6) S: Bu çatı paneli rulo oluşturma makinesi stokta var mı?
A: Hayır, makine sipariş üzerine yapılır.
6Kurulum ve eğitim:
Eğer alıcılar fabrikamızı ziyaret edip makineyi kontrol ederlerse, size makineyi nasıl kurup kullanacağınızı öğreteceğiz ve ayrıca işçilerinizi / teknisyeninizi yüz yüze eğiteceğiz.
b. Ziyaret etmeden, kurmayı ve çalıştırmayı öğretmek için size kullanıcı el kitabı ve video göndereceğiz.
C. Eğer alıcının yerel fabrikaya gitmesi için teknisyenimize ihtiyacı varsa, lütfen yemek, konaklama ve diğer gerekli şeyleri ayarlayın.
