| Menşe yeri: | Çin |
|---|---|
| Marka adı: | Saibo |
| Model numarası: | YX54-342 |
| Min sipariş miktarı: | 1 set |
| Ambalaj bilgileri: | Okyanus nakliyesi için uygun |
| Teslim süresi: | Depozito alındıktan sonra 60 iş günü |
| Yetenek temini: | Müzakere |
| Main Power: | 7.5kw servo motor | Hydraulic power: | 15kw |
|---|---|---|---|
| Steel thickness: | 0.4-0.6mm | Station: | 11 stations+4 stations of side rollers |
| Decoiler: | 3T hydraulic decoiler | Machine structure: | Wire electrode cutting |
| Machine frame: | 350H beam welding | Drive: | by gear box |
| Line speed: | About 6m/min | Diameter of shaft: | 76mm |
| Vurgulamak: | 7.5kw Ridge cap roll forming makinesi,6m/Min'lik sırt başlığı rulo şekillendirme makinesi,Servo Drive kaplama rulo şekillendirme makinesi |
||
Cap ridge roll forming makinesinin teknik verileri
Çelik çatı levhası için uygun bir tepesi oluşturmak için tepesi şekillendirme makinesini.
İşte sizin için bazı popüler tırmanış makineleri,Kesme makinesinin durması,Çalışma hızı 2-4m/dakikadır.
standart sırt düz bacaklı, kurulum sırasında çatı trapez yapraklarına göre bacak kesmek gerekir/
Çatı trapez yapraklarına göre kesilmiş özel bir sırt,Kurulum sırasında daha fazla kesilmeden çatıya kolayca takılabilir, iş verimliliğini büyük ölçüde iyileştirir ve su geçirmez çatı levhalarına mükemmel bir eşleşme sağlar.
Saibo sırt başlığı şekillendirme makineleri, 3 tonluk manuel decoiler, post kesimi ile şekillendirme makinesi, PLC kontrolörü, hidrolik istasyon, çalıştırma masası içerir.Mitsubishi veya Siemens kontrol sistemiKullanıcı dostu olmanıza izin verin, sadece uzunluğu ve parçalarını koyun, rulo şekillendirme makinesi otomatik olarak çalışacaktır.
1Referans için profil
2Malzemenin özellikleri
| - Hayır. | Malzemenin özellikleri | |
1
| Uygun Malzeme | PPGI |
2
| Çiğ maddenin genişliği | 403mm |
| 3 | Kalınlığı | 0.4-0.6mm |
3. Makine Detaylı Parametreleri
| 1 | ROler malzemesi | ASTM1045 kromlu yüzey |
| 2 | Rol istasyonu | 7 istasyon+ 4 yan rulo istasyonu |
| 3 | Çubuk çapı | ¢65mm malzeme: 40CR sertleştirme ile |
| 4 | Makine yapısı | Kablo elektrot kesimi |
| 5 | Makine çerçevesi | 350H kiriş kaynak |
| 6 | Besleme modu | El ile |
| 7 | Ana motor | 7.5kw servomotor |
| 8 | Hidrolik güç | 15kw |
| 9 | Baskı kalıbının malzemesi | Cr12, 58-62 HRC sertliği |
| 10 | Bıçak ve baskı kalıbının malzemesi | Cr12, 58-62 HRC sertliği |
| 11 | Kesme sistemi | Hidrolik direği kesme |
| 12 | Uygun malzeme | Renkli çelik, 0.4-0.6mm |
| 13 | Sürülen sistem | Düğme kutusu |
| 14 | Voltaj | 380V, 50HZ, 3P |
4- Referans için fotoğraflar
5- Bakım ve güvenlik
1Yerden bağımsız olarak bağlanmış bir toprak tel olması gerekir.
2Elektrik parçalarını temizleyip ayda bir temizle.
3Temizlik ve ayarlama dışında elektrik kutusunun kapısını açmayın.
4Aylık temizlik yaparken, her elektrik bileşeninin yalıtım ve bağlantı koşullarını kontrol edin. Isı üretilmediğinden veya oksidlenmediğinden emin olun.
5Makine: 380V / 50HZ, çalışma parçaları: AC24V, Lütfen bakım için elektrik prensibi çizim ve tablosuna bakın.
6Operatör sistem kontrolünde uzmanlaşmadıkça sistem parametrelerini değiştirmeyin.
.
7Sistem düzgün çalışmadığında, lütfen bakım için uzman teknisyenler veya elektrikçiler çağırın.

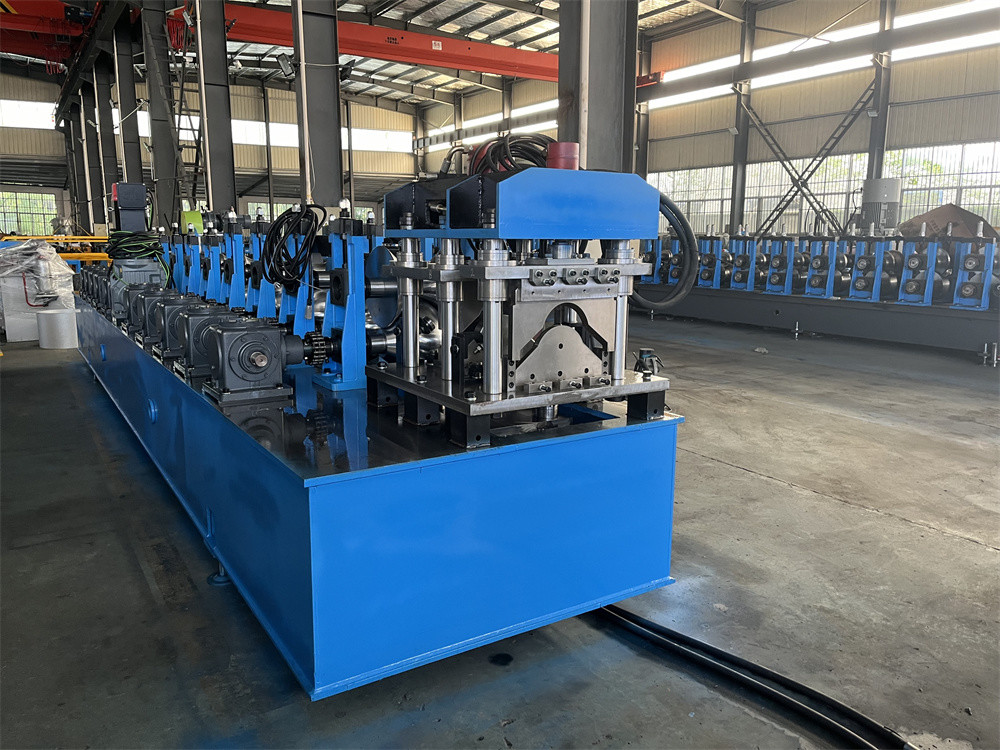

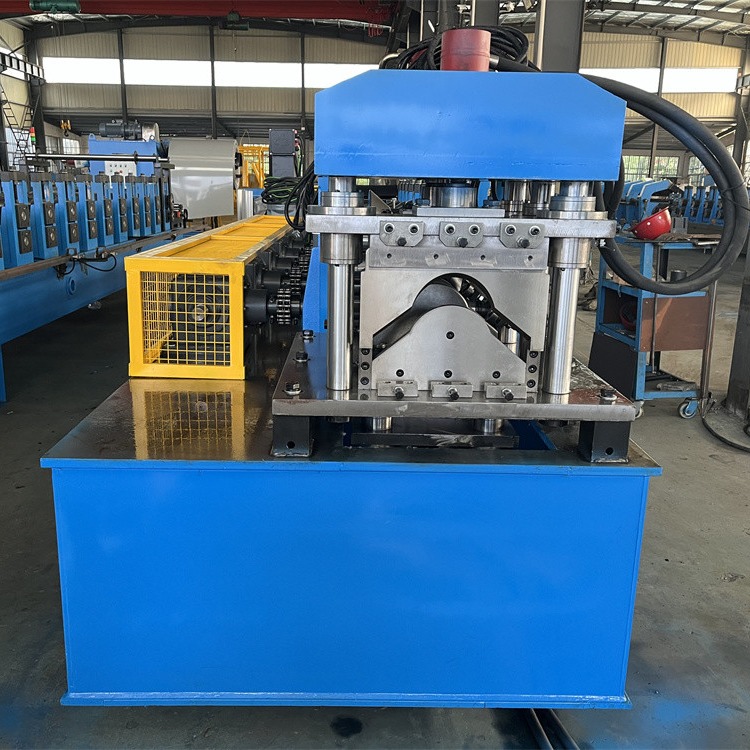

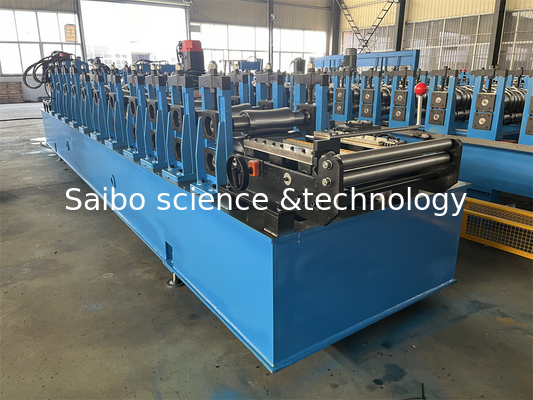

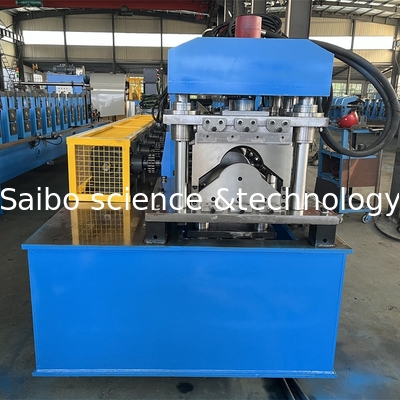

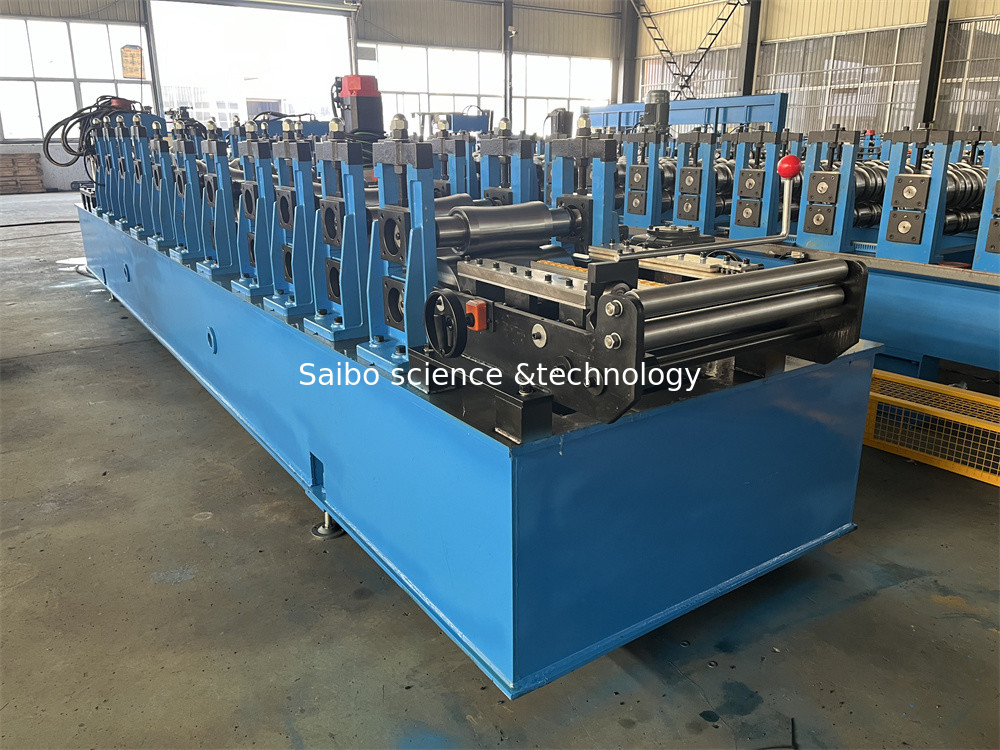

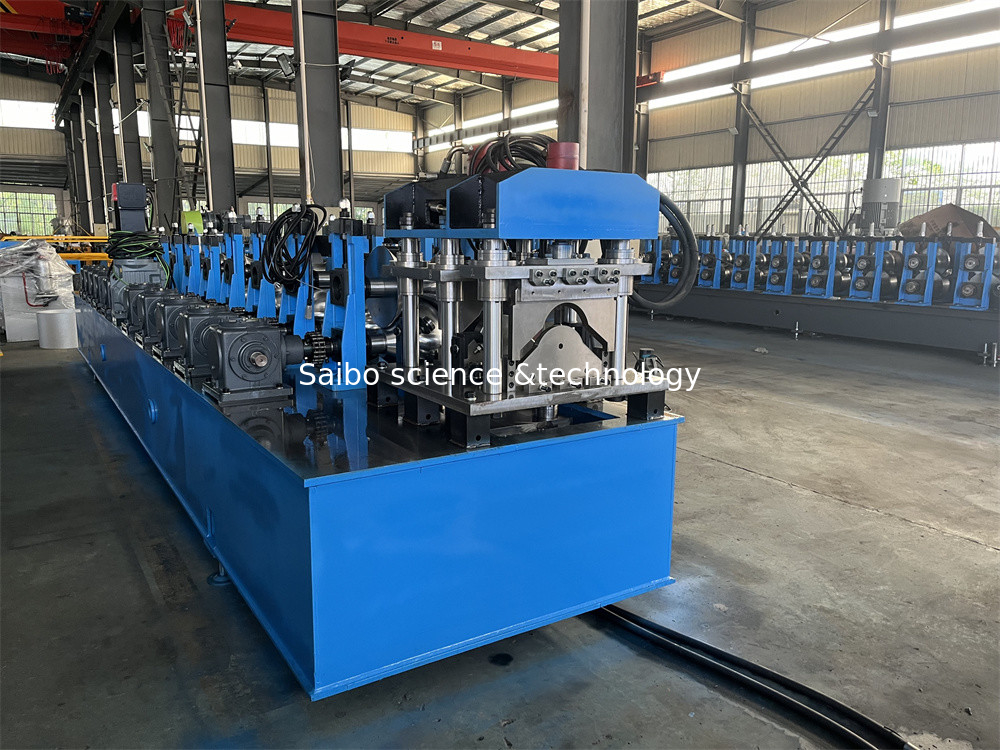

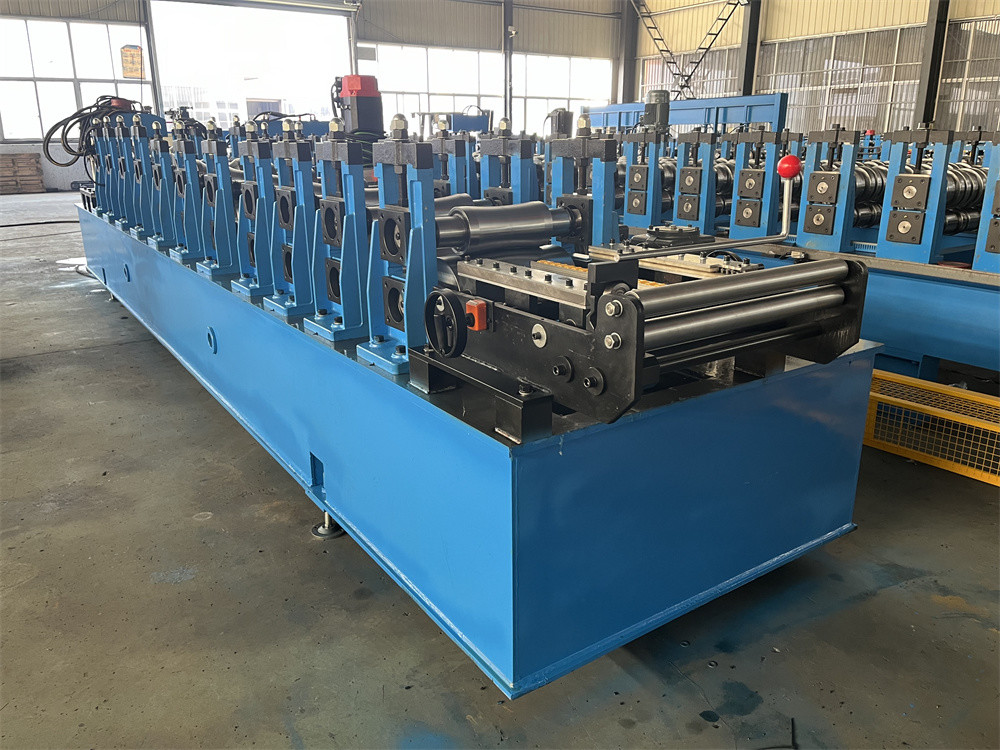

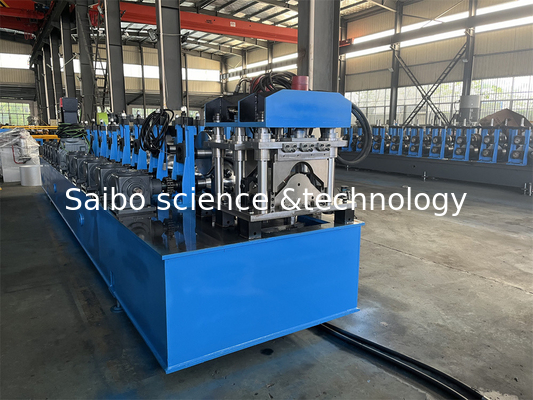

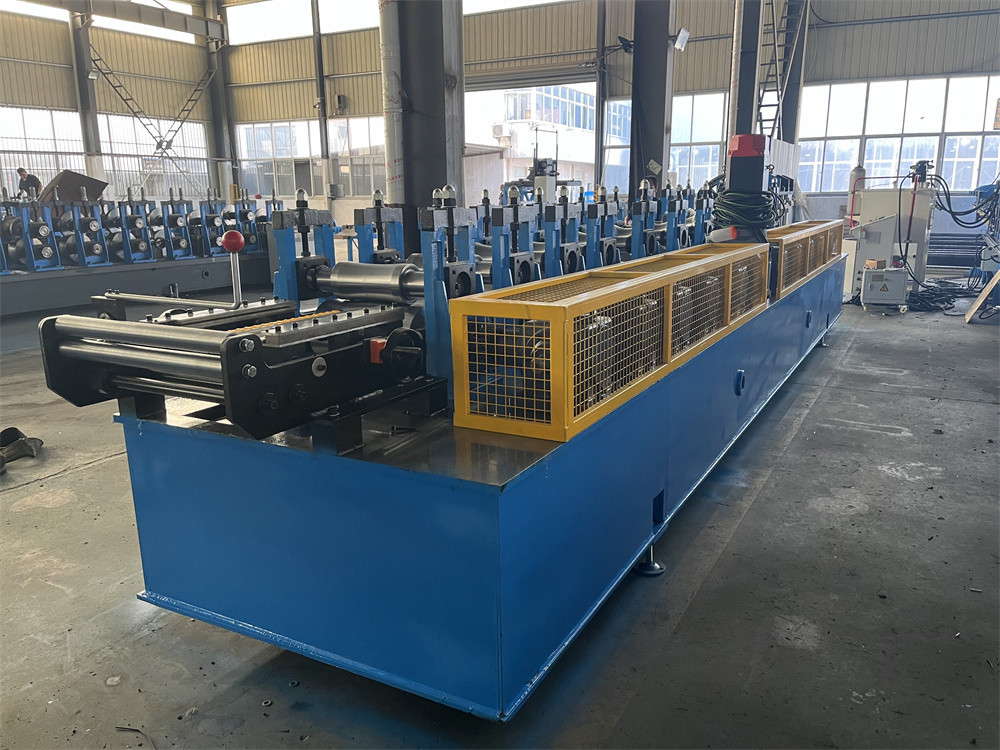

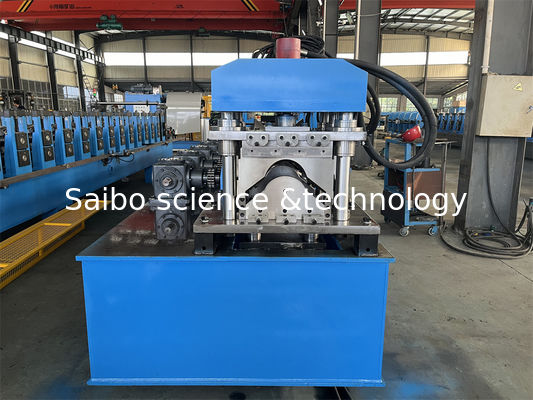

6- Makine resmi:
