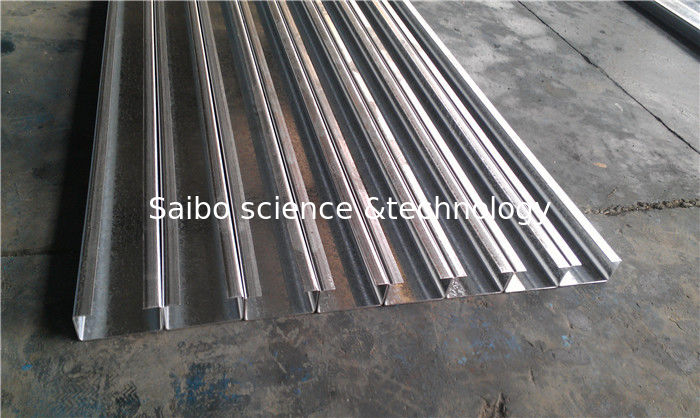

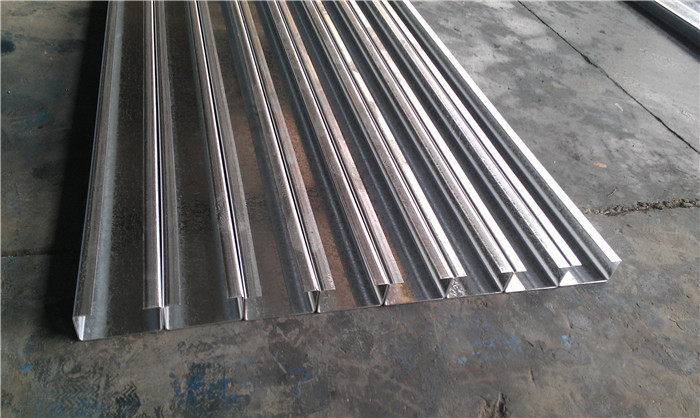

Çelik Konstrüksiyon 14 Şekillendirme Makinesi Şekillendirme 3mm C Purlin Soğuk Rulo

Temel bilgi
Menşe yeri: Çin
Marka adı: Saibo
Sertifika: CE/ISO
Model numarası: YX50-100
Min sipariş miktarı: 1 Set
Fiyat: negotiation
Ambalaj bilgileri: Okyanus sevkiyat için uygun
Teslim süresi: Alınan mevduat sonra 60 iş günü
Yetenek temini: Her yıl 300 setleri
Detay Bilgi
Ürün adı: c purlin rulo şekillendirme makinesi Güç: 15kW + 5.5kW
Boyutu: 50-100 Çelik Kalınlığı: 1,5-3,0 mm
Açıcı: Manuel veya Hidrolik Istasyon: 14 İstasyonları
Makara malzemesi: 45# Çelik Makine boyutu: 6.5X0.8X1.5m hakkında
Sürücü: Zincir Konteyner ihtiyacı: 1X40GP
Vurgulamak:

Angle Roll Forming Machine

,

Z Purlin Roll Forming Machine


Ürün Açıklaması

Ana şartname

Yok hayır Malzemenin özellikleri

1

Uygun malzeme Karbon çelik

2

Hammaddenin genişliği Purlin boyutları dayanarak.
3 Kalınlık 1.5mm-3.0 mm

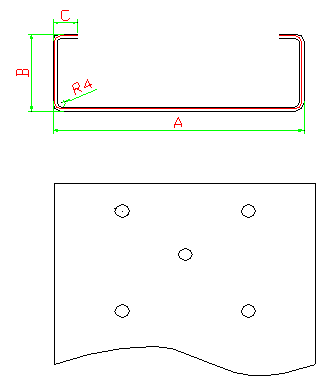

1. Profil çizimi:

bir B C
100 65 20
150 75 20
200 80 20
250 85 20

Süreç Akışı Şeması

Manuel Un-coiler — Tesviye —Punching — Rulo Şekillendirme — Kesme tablası

Bileşenlerin özellikleri

Yok hayır Teknik şartname ve açıklama
1

Manuel un-coiler

  • Besleme genişliği: 500mm
  • Yetenek: 3 Ton
  • Genişletme ve dövüş modu: iç genişleme ve elle mücadele
  • Besleme yolu: manuel
  • Renk: mavi
2

Tesviye kısmı

  • Düzleştirici rulo: üst 3 silindir, aşağı 4 istasyon (toplam 7 silindir)
  • Düzleştirici rulo malzemesi: SAE 1045 ısıl işlem sertliği 48-52 HRC.
  • Düzleştirici milinin çapı: ¢ 70mm, malzeme SAE 1045, sertleştirme ve temperleme
3

Delme sistemi

  • Yumruklar ve dolgular CR-12, sertlik HRC 58-62 ve krom kaplama olacaktır.
  • Tüm delme işlemi otomatikleştirilmeli ve operatör konsolunda bulunan PC'de kurulu bir program tarafından kontrol edilmelidir.
  • Hidrolik güç: 5.5kw
4

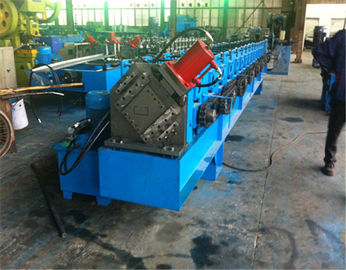

Ana Rulo Şekillendirme Makinesi

  • Rulo istasyonu: türkiye başının 14stations +1 istasyonu
  • Makara malzemesi: Gcr15, 58-62, HRC sertliği ve krom kaplama yüzeyi
  • Şaft çapı: ¢ 76mm malzeme: SAE1045
5

Makine yapısı:

  • Ana çerçeve, 350 H ışın kaynağı ile
  • Makine yapısı: duvar panosu paneli
6

Hidrolik kesme sistemi

  • Makine hidrolik sonrası kesme sistemini benimser.
  • Hidrolik ile kesme gücü, 5.5KW
  • Biçimlendirildikten sonra kesim: Rulo şekillendirmeden sonra levhayı istenilen uzunlukta kesiniz.
  • Kesme hareketi: Kesim sırasında ana makine duracaktır, hareket bittikten sonra makine otomatik olarak devam edecektir.
  • Bıçak malzemesi: ısıl işlem ile Cr12 58-60 °
  • Uzunluğun toleransı: 3000mm +/- 1.5mm
7

Hidrolik sistem

  • Hidrolik güç: 5.5kw
  • Solenoid valf: 2 grup
  • Hidrolik yağ: 46 # hidrolik yağı

8

Bilgisayar Kontrol Kabini

  • Profil uzunluğu ve miktarının programlanabilir ayarı
  • İşletim sistemi dili: İngilizce ve Çince
  • Bilgisayar uzunluk ve miktarı kontrol etmek için kullanılır. Makine gerekli miktara ulaşıldığında otomatik olarak kesilecek ve duracaktır.
  • Uzunluk yanlışlığı kolayca değiştirilebilir.
  • PLC markası: Panasonic
9

Dışarı masa

  • Çelik boru ile eklemli
  • Boyutu: yaklaşık 2.0m uzun * 0.8mwide * 0.6-1mhigh
  • Üç destek rulolu bir masa
  • Miktar: 2 adet

6. Garanti

  • Garanti: sevkiyat tarihinden itibaren 1 yıl garanti
  • Garanti:

1: sevkiyat tarihinden itibaren 1 yıl boyunca üretim hatalarına bağlı arızalara karşı garantilidir. Onarımlar ücretsiz yapılacaktır.

2: Onarımlar, garanti koşullarında dahi olsa, ücretsiz olarak değiştirilmez.

- Doğal bir felaket nedeniyle hasar meydana gelir

- Kullanıcı hatası nedeniyle arıza meydana gelir

- Değişiklikler nedeniyle arıza meydana gelir

- Kurulumdan sonra daha fazla hareket veya sevkiyat nedeniyle arıza meydana gelir

3: Garanti süresi boyunca makinenin bakımını yapmak için üreticinin mühendisi üreticinin mühendisi tarafından gönderilmesi durumunda, uçak bileti, nakliye bedeli, otel, yemek ve günlük 80 $, alıcı hesabına ait olacaktır.
